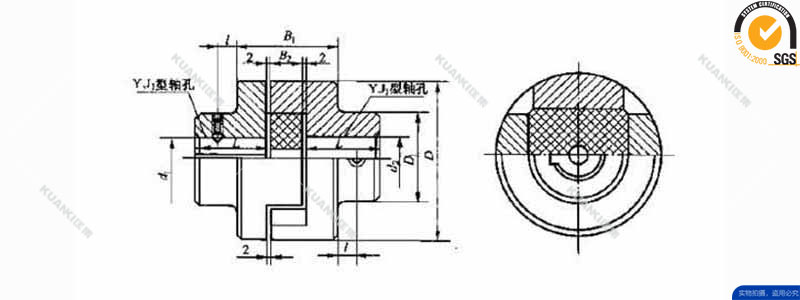

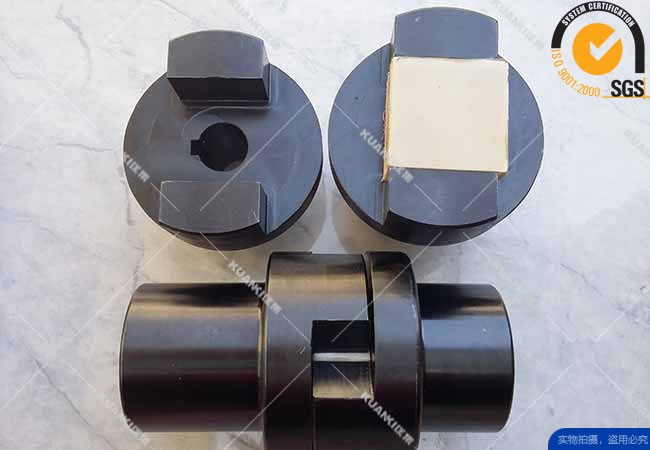

WH型滑块联轴器与十字滑块联轴器结构相似,不同之处在于中间十字滑块为方形滑块,利用中间滑块在其两侧半联轴器端面的相应径向槽内滑动,以实现两半联轴器联接。

本联轴器适用于传递转矩较小的场合，具有相应补偿两轴相对偏移量、减震和缓冲的性能，工作温度为-20℃-70℃，许用转速为 1500-10000r/min，传递转矩为16-5000N.m 许用补偿量：轴向△ x=1~2mm , 径向△ y ≤ 0.2mm ,角向△α≤ 40 ′。该联轴器噪声大,效率低,磨损快,一般尽量不选用,只有转速很低的场合,如球磨机等才选用。
