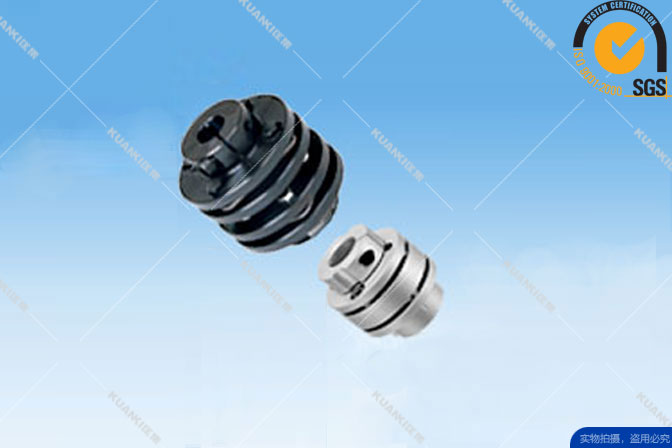

挠性联轴器

免费获取电子方案 0511-85366106
我厂可根据客户要求非标定制

挠性联轴器

所属分类:膜片联轴器
免费获取电子方案 0511-85366106

1. 机床(NC车床)?加工中心
选用机械种类:
ECHT挠性联轴器NEF系列 单体型
动力刚性联轴器
BE-FLEX联轴器
适用事例:NC车床 伺服电机和滚珠丝杆的连接

NC车床或加工中心的X,Y,Z轴滚珠丝杆和伺服电机连接,需要使用无背隙,高刚性的联轴器,而ECHT挠性联轴器NEF系列的动力锁连接型和轴孔夹紧式常被使用。而且,受热的影响滚珠丝杆会出现伸长的情况、为吸收此情况需要使用带挠性的联轴器、并在相对侧不会出现延升的状况出现、为降低成本也可使用刚性联轴器。

选用要点:
NEF系列 动力锁联结
可吸收间隙误差,扭转刚性高
低惯性力矩(采用角型轮毂)
可联结动力锁

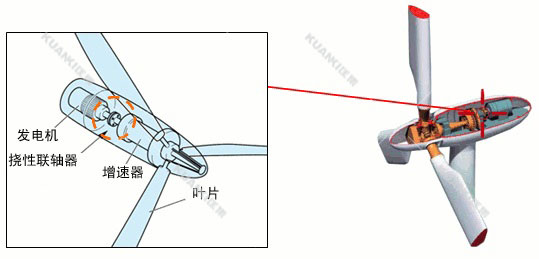

2. 风力发电
选用机械种类:ECHT挠性联轴器NEF系列
适用事例:增速器和发电机的联接

作为新一代的清洁能源世界正在积极建设的风力发电用的风车。加速器和发电机之间常采用大型ECHT挠性联轴器联接。

选用要点
无背隙,能量损失少
可安装盘式制动器用法兰
免加油

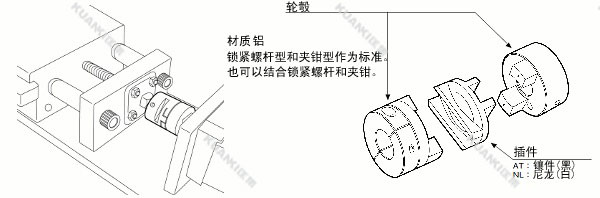

3. 研磨机
选用机械种类:十字头联轴器
适用事例:伺服电机和滚珠丝杆的连接

使用伺服电机和滚珠丝杆连接的事例。原本使用波纹管联轴器,但可能产生因误差而引起的破损,而换用可大量吸收平行误差的十字头联轴器,没有发生破损,所以被采用。采用两个轮毂间配置中间体的构造,通过中间体的沟槽和轮毂的爪部的滑动来吸收较大的平行误差。

选用要点
比其他联轴器可吸收更大的平行误差
安装工时短

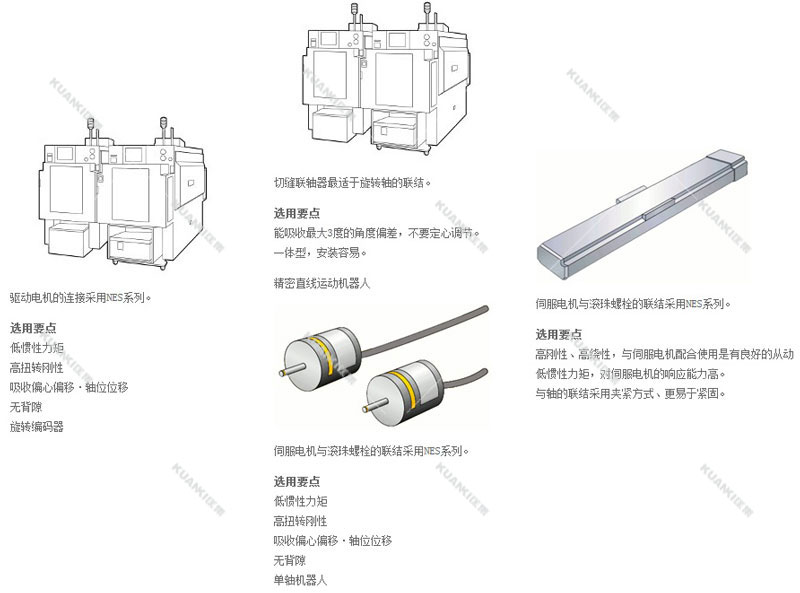

4. 面向小型精密用途
选用机械种类
ECHT挠性联轴器
NES系列十字头联轴器
波纹管式联轴器(迷你型)
切缝联轴器
适用事例
贴片机

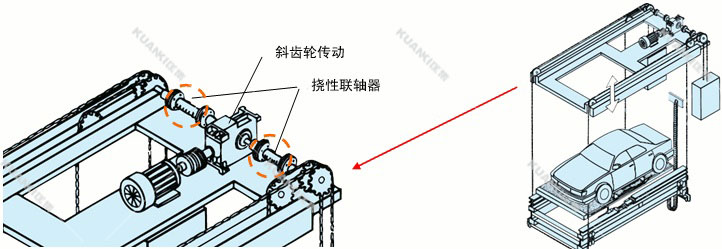

5. 立体停车场
选用机械种类:ECHT挠性联轴器NEF系列
适用事例:升降式立体停车场的驱动部

电梯式立体停车场的驱动部使用ECHT挠性联轴器。不需注油、无滑动、无乎无需维护。而且,使用本公司强力斜齿减速机用于驱动。

选用要点
因为无需注油、滑动,因此维护工时很少。

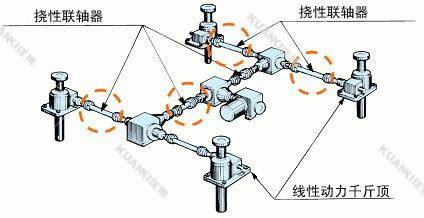

6. 升降机
选用机械种类:ECHT挠性联轴器NEF系列 长型垫块型
适用事例:千斤顶?电动缸的协同运行

使用复数动力千斤顶或电动缸作为驱动源,并使用螺旋伞齿齿轮箱和联轴器来连接。LINI动力千斤顶.电动缸可保持同步进行升降运转。

选用要点
无背隙,可实现同步运转。
远端轴因无轴承连接、可方便降低装置成本。
组装时为调整初期同步,可使用动力锁。

7. 泵
选用机械种类:ECHT挠性联轴器NEF系列 衬块型 , 长型垫块型
适用事例:泵和电机的联结

选用要点
衬块型
无需注油、因此无需润滑保养。
无需移动电机就可对泵进行维护。(推拉式)
长型垫块型
有距离的分离轴可用浮动轴来连接
由于有较大的允许平行偏心,同其他类型相比可实现高速运转。
